石墨烯是新材料領域一顆耀眼的新星。由于具備眾多優異的力學、光學、電學和微觀量子性質，石墨烯有望在電子、新能源、高端制造、醫療等領域展開多種應用。未來下游應用市場有望達到萬億元級別，預計最先將應用于太陽能透明電極、散熱材料和觸摸屏等領域。
石墨烯目前處于產業化攻堅階段，在技術、工藝和產業鏈對接方面需要投入大量資源。產業化的關鍵和難點是相關材料的制備、轉移技術和上下游產業鏈整合。美國、英國、中國、日本和韓國等國家的產業化開發處于相對前列。
涉及石墨烯業務的上市公司較多，但均處于研發試驗或新涉階段，尚未對業績構成實質性影響。

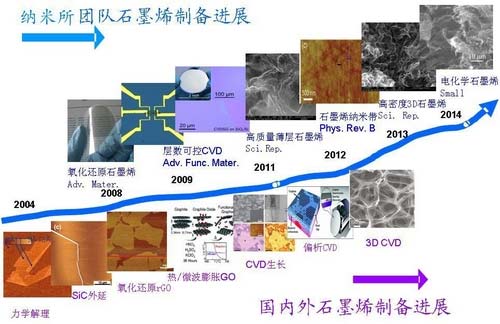

新材料領域的重大突破
石墨烯是由單層碳原子構成的六角形蜂巢晶格的平面二維材料，結構穩定，各項物理性質優異。石墨烯的發現顛覆了凝聚態物理學界既往的二維材料不能在有限溫度下存在的觀念。
石墨烯具備眾多優異的力學、光學、電學和微觀量子性質，是目前最薄也是最堅硬的納米材料，同時具備透光性好、導熱系數高、電子遷移率高、電阻率低、機械強度高等眾多普通材料不具備的性能，未來有望在電極、電池、晶體管、觸摸屏、太陽能、傳感器、超輕材料、醫療、海水淡化等眾多領域應用，是最有前景的先進材料之一。
石墨烯材料分為兩類，一類是由單層或多層石墨烯構成的薄膜，另一種是由多層石墨烯構成的微片。石墨烯薄膜又分為單晶薄膜和多晶薄膜。其中單晶薄膜可以用于集成電路等電子領域，但是產業化尚待時日。而多晶薄膜有望在5-10年內實現產業化應用，替代ITO玻璃用于制造觸摸屏（特別是柔性制造屏）和其他需要透明電極的領域。除了純石墨烯之外，另外還有很多石墨烯衍生物，未來也會有較為廣泛的應用。
總體而言，石墨烯應用領域?qū)⒅饕性陔娮印⑿履茉础⑸镝t(yī)療、高精度制造業、水處理等高精尖技術領域。
傳感器方面，納米傳感器尺寸小、精度高。原子級別的傳感器與普通傳感器相比，具備多種獨有的微觀性質，顯著拓寬了傳感器的應用領域。納米傳感器可廣泛應用于生物、化學、機械、航空、軍事等方面。納米傳感器主要包括納米磁敏傳感器、納米生物傳感器和納米光纖傳感器。納米傳感器尺寸主要取決于探針針頭大小，傳感器尺寸可顯著減小，同時感應時間大大縮短，滿足微觀高精度測量需要。隨著工業生產和環境監測的需要，納米氣敏傳感器的研發獲得了長足的進展，未來有望率先實現商業化應用。
目前已經有用化學氣相沉積法在分散有催化劑的SiO2/Si基片上制得的單個的單壁碳納米管。此種碳納米管使得傳感器在復雜的氣體環境中具有選擇性，區分度和靈敏度較之傳統的傳感器顯著提升。
單壁碳納米管具有優異的電子、機械、力學等性能，但是納米管制備一直是難點。實現結構和性質可控的制備是單壁碳納米管應用的基礎和關鍵，同時也成為碳納米管研究和應用發展的瓶頸。
石墨烯良好的電導性能和透光性能，使其在透明電導電極方面有非常好的應用前景。試驗證明，石墨烯比表面積高達2600平方米/克，導電性極高，且儲能效率是現有材料的近兩倍，是理想的電極材料。石墨烯在取代其他電極材料方面有廣闊的應用前景，即便是目前商用超極電容器使用的活性炭等材料，比表面積也不過1000-1800平方米/克，石墨烯的電學綜合性能顯著超越當前的各種材料。
傳統電極材料多采用ITO（銦錫氧化物）。銦元素價格昂貴，且較為稀有。行業正在尋找一種成本更低的材料以替代ITO。石墨烯以其獨有的導電透明性質成為備選材料。采用石墨烯制成的透明電極，不僅具備傳統電極的導電特性，同時還可以彎曲折疊，在搭建過程中可與建筑構成一體化，更加經濟和實用。透明導電電極不僅應用于太陽能領域，同時還可應用在觸摸屏、液晶屏、發光LED和超級電容等多種光電領域。目前全球?qū)嶒炇覍⑹╇姌O應用至上述多類型產品，包括觸摸屏和超級電容。若能成功商業化，未來有望改變電子行業制造格局。
